FXA-TG200型二氧化碳检测仪，可实时监测空气中的CO2、温度、湿度等指标，二氧化碳原理采用NDIR红外技术，寿命长、稳定型好，可广泛应用于气象环境、农业种植养殖、仓储、科研等领域。也可按需选择检测参数，自由搭配。可支持RS485（MODBUS RTU）或模拟量4-20ma通讯。

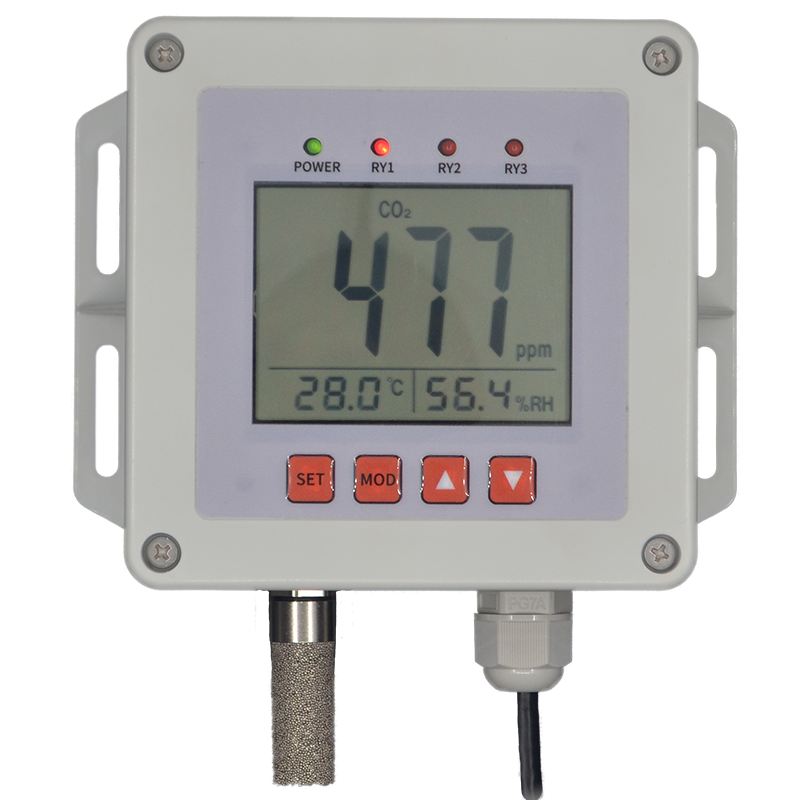

数显款（另有非数显款）
产品外观设计采用ABS防水盒结构，安装固定方便，气体过滤探头采用防水透气膜，防水的同时具备透气的特性。FXA-TG200型二氧化碳传感器设计4-20mA和RS485双输出形式，用户可在收到产品后根据使用要求选择接线。
- 规格参数
- 设备参数
表2.1 产品规格参数
| 参数 | 说明 |
| 工作电压 | 9-30V（防反接保护） |
| 检测对象 | 二氧化碳、温度、湿度、光照（选配） |
| 通讯接口 | RS485、4-20mA |
| 通信协议 | Modbus RTU（RTU:9600，n，8，1） |
| 设备地址 | 1-240 |
| 设备尺寸 | 120*150*60mm |
| 安装方式 | 壁挂 |
| 设备材质 | ABS |
| 功率 | <0.5W |
| 工作温度 | -20-80℃ |
| 工作湿度 | 5~95% RH（相对湿度）、非凝结 |
| 负载能力 | 4-20mA电流型输出阻抗≤500Ω |
| 模拟量通道数 | 3通道4-20mA |
- 测量参数
- 二氧化碳
量程：0-10000ppm（范围内可选）；
精度：±40ppm ±读数的3%；
功耗：峰值<300ma； <40mA平均；
灵敏度：T90<120S；
工作温度-10~50℃；
- 温度
量程：-20~80℃；
分辨率：0.1℃；
精度：在0-50℃时≤±0.2℃；
- 湿度
量程：0-100%RH；
分辨率：0.1℃；
精度：在20~80%RH时≤±2%RH；
- 光照度（可选）
量程：0-65535LUX；
分辨率：1LUX；
相应时间：2秒；
通讯波特率：9600 bps；
本机默认地址为01H（设备地址可自行修改）；
字节格式：1起始位＋8数据位＋1停止位。
浓度值寄存器（只读）地址表：命令码：03
| 序号 | 数据地址 | 数据内容 | 量程 | 说明 |
| 1 | 40001（0000H） | 二氧化碳值（CO2） | 0-5000ppm | 整数 |
| 2 | 40002（0001H） | 温度值 | -20-60℃ | 1位小数 |
| 3 | 40003（0002H） | 湿度值 | 0-100%RH | 1位小数 |
- 读取数据命令码
1例如：查询1号设备上的温度值、湿度值
发送命令格式：[设备地址][功能码] [起始地址] [数据长度] [CRC16]
向设备发送：01 03 00 01 00 02 95 CB
设备响应: 01 03 04 00 AB 01 28 8A 5D
解析：
00 AB：171，小数点为1位，即温度实际值为17.1 ℃。
01 28：296，小数点为1位，即湿度实际值为29.6 %RH。
若不知当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：[设备地址][功能码] [起始地址] [数据长度] [CRC16]
向设备发送 FE 03 10 00 00 01 94 C5
设备响应: FE 03 02 00 05 6C 53
表明设备地址为05 。
发送命令格式：[设备地址][功能码] [辅助命令号] [目标地址] [CRC16]
将本机地址1更改为6
则命令为：（总线上只有一个设备时，可使用FE地址）
发送：01 06 10 00 00 06 0D 08
设备响应：01 06 02 00 06 38 8A
此时再次发起通讯时，要注意！此时的通讯地址已为6。
- 产品接线端子定义
- 输出线定义
RS485接线定义
| 若设备自带输出线 | |||
| 红色 | 黑色 | 蓝色 | 绿色 |
| 24+ | 24-（GND） | RS485A+ | RS485B- |
模拟量接线定义
| 若设备自带输出线 | ||||
| 红色 | 黑色 | 蓝色 | 绿色 | 黄色 |
| 24+ | 24-（GND） | 二氧化碳输出+ | 温度输出+ | 湿度输出+ |
