公厕环境监测方案-设备篇

本方案展示一种公共卫生间环境监测方法和硬件配置。其主要功能是把公厕内环境情况展示到外厅看板,以及根据异味超标启动新风系统等控制,从而打造智慧卫生间,提高市民生活质量。



名称 参数 功能用途 图片
网关 产品型号:FXA-MIO-8

供电电源:9-30V直流电源

工作温度:-20℃~85℃

数据传输方式:RS485/TCP网络/无线通信

材质:ABS

安装方式:机柜、导轨;

尺寸:标准机箱导轨

品牌:福信安

数据采集控制盒;

根据现场环境配置8、16、32通道数;

可用于采集坑位状态,或控制输出两种功能;

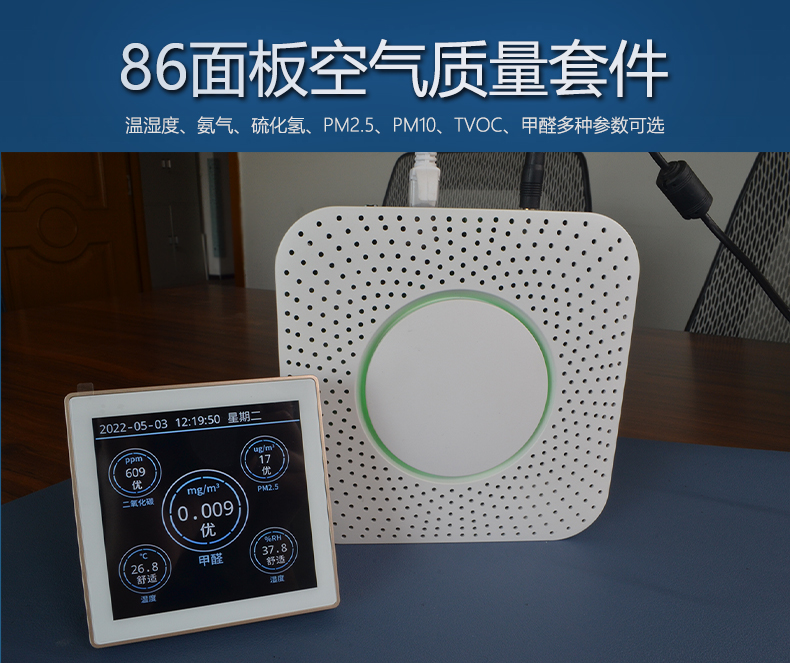

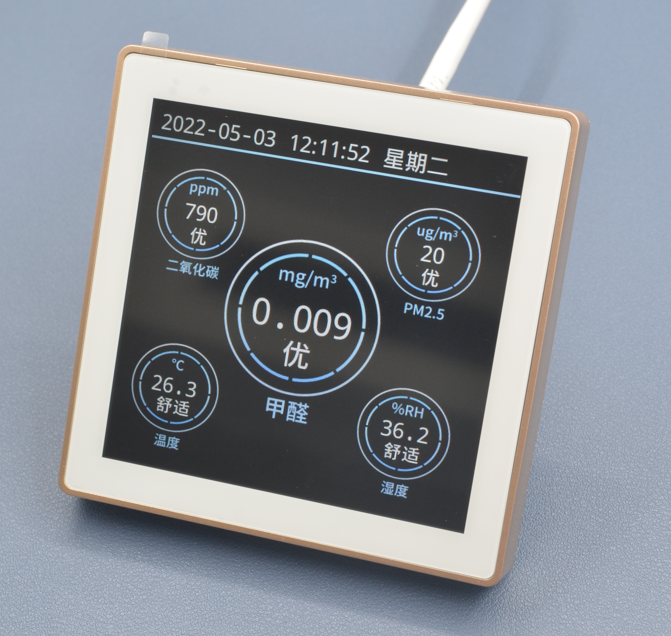

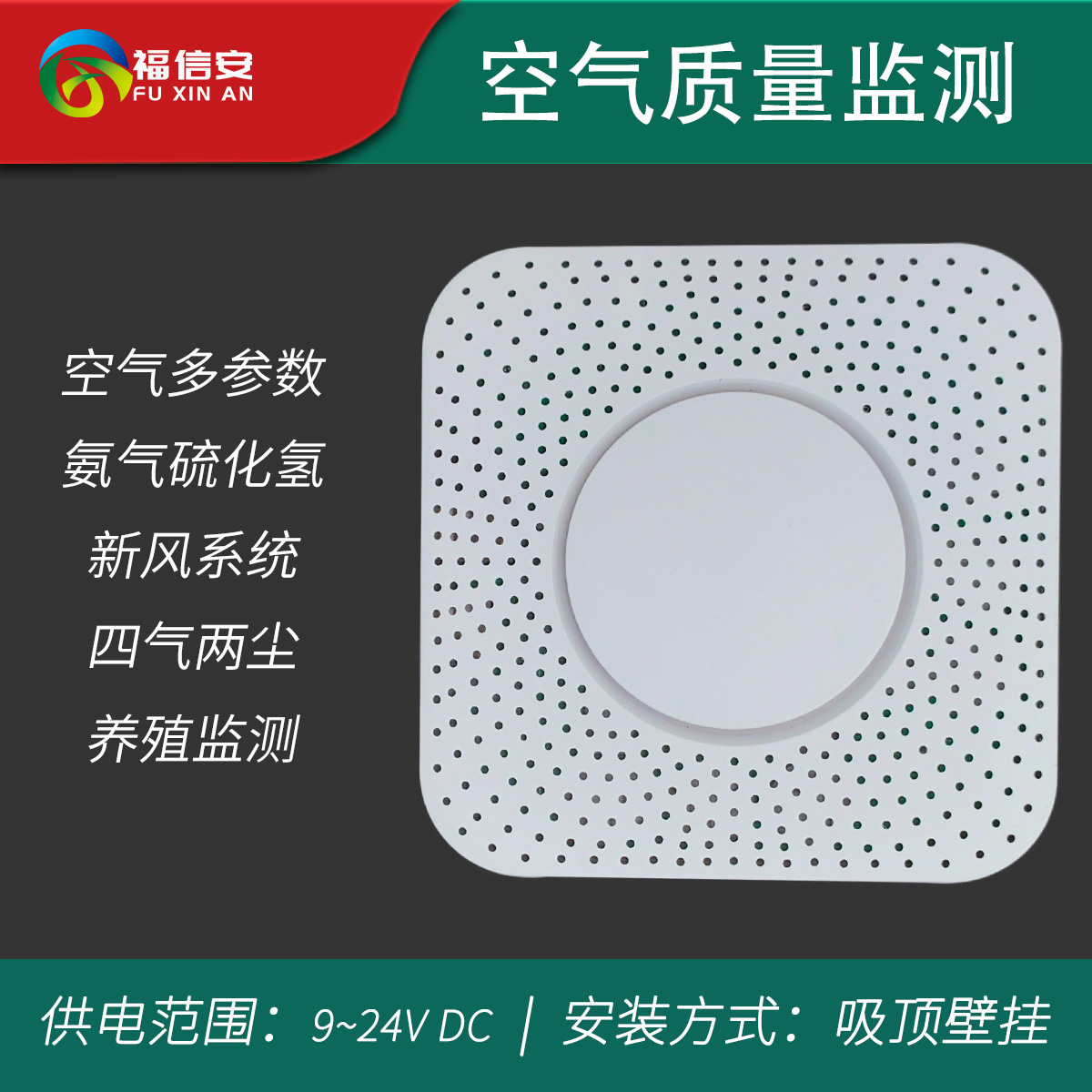

环境监测一体机 产品型号:FXA-AQM200系列

供电电源:9-30V直流电源

工作温度:-20℃~85℃

数据传输方式:RS485/TCP网络/无线通信

材质:ABS

安装方式:吸顶

尺寸:150*150*40mm

品牌:福信安

采集环境温度、湿度、硫化氢、氨气、PM2.5、甲醛、异味等,根据现场情况配置具体项;

此外,还可将数据采集盒等设备数据打包集体上报至数据终端;

厕位传感器 产品型号:FXA-GWSIR

供电电源:9-30V直流电源

工作温度:-20℃~85℃

数据传输方式:RS485/TCP网络/无线通信

材质:ABS

安装方式:墙壁

品牌:福信安或外购

利用红外+激光测距传感器监测厕位当前是否有人使用,将监测数据实时推送至管理后台,并将数据实时显示在厕位引导大屏和有人无人显示牌上;

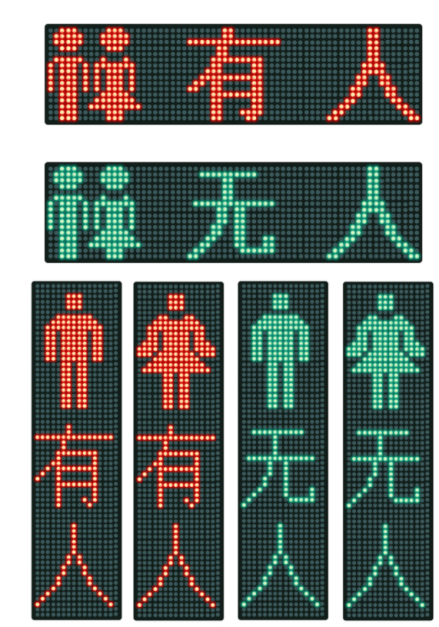

有人、无人显示门牌或指示灯 品牌:外购

要求:

可输入RS485或数字量

供电电源:9-30V直流电源

厕位LED使用状态指示灯,和厕位人体监测传感器无线联动,当厕位人体监测传感器监测到当前厕位有人使用时,指示灯变红代表有人,反之显示绿色表示无人;

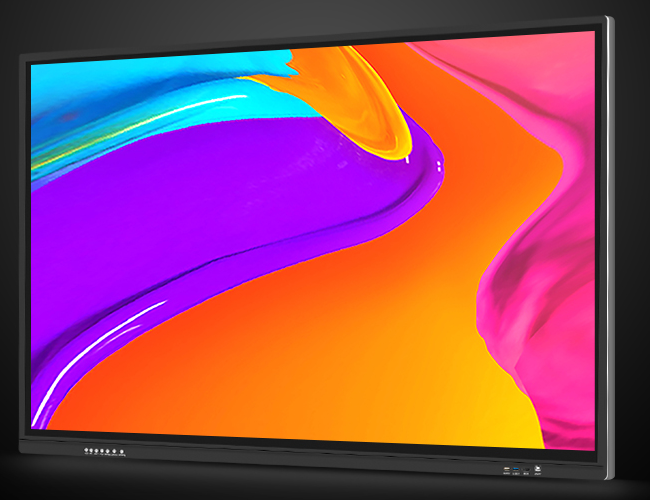

显示屏 品牌:外购

要求:

可输入VGA或HDMI信号

1080P分辨率(1920*1080)

可实现厕所内每个厕位目前使用情况,剩余厕位数量、客流量数据、厕所内臭异味、温度、湿度、颗粒物、烟味等数据可视化显示,并可实时显示公厕内主要设备的运行状态。
客流计数器 产品型号:FXA-GWSIR-S1

供电电源:12~24V 直流电源

数据上传: 1条/分钟(可根据实际场景调节)

统计方向:双向流统计(进、出同时识别)

工作温度:-20℃~85℃

安装高度:2.5m~4.5m

传输方式:RS485\网线或无线传输

镜头、滤片:2.8mm,适配1/2.5CCD,红外滤片

尺寸:最大直径111mm,厚度33m

AI双向流计数器通过红外热释电分析原理,监测出进入和离开客流,实现对客流人数采集,为用户提供客流统计数据分析服务;

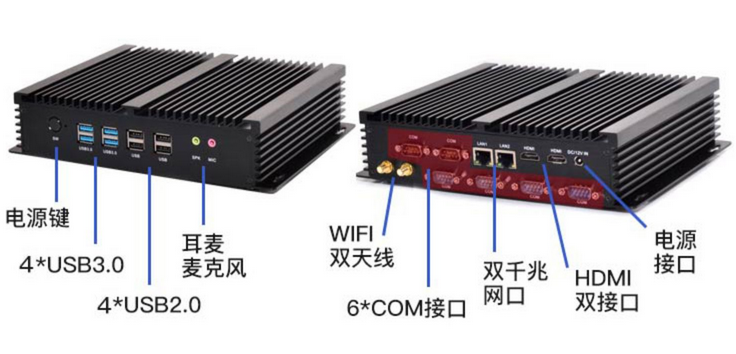

控制主机     品牌: 占美

内存容量: 2GB 4GB 8GB

硬盘容量: 120GB

CPU系列: Intel/英特尔酷睿i3

用于数据处理,组态显示,储存,推送等业务;
网络交换机 产品型号:D-link

供电电源:12V直流电源

8口百兆(千兆)

当路由器提供的网线接口不够时,增加网络交换机,为公厕环境提供足够过的网线接口,如引导可视化大屏、客流统计器、网关、评价反馈器等。
DC/AC电源 型号:res-50-24

功率:50W

电流:4.2A

净重:0.28kg

过载保护:≥105%



DC/AC电源安装于管理间电箱内,将220V交流电转压为24V直流电,给图灵射频或lora网关、环境监测一一体机、厕位有人无人指示门牌、客流计、评价器等设备提供安全的电源输出。
