LED大屏幕传感器仪表测量数据实时显示套件



使 用 说 明

一.功能

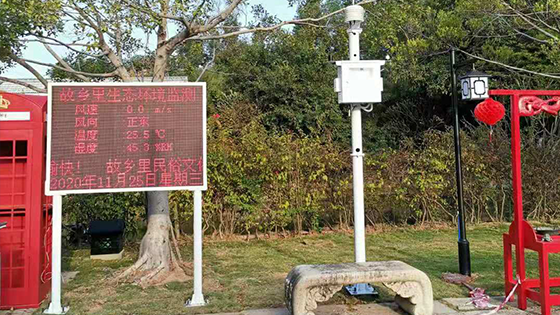

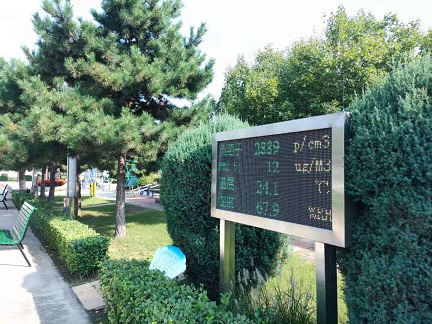

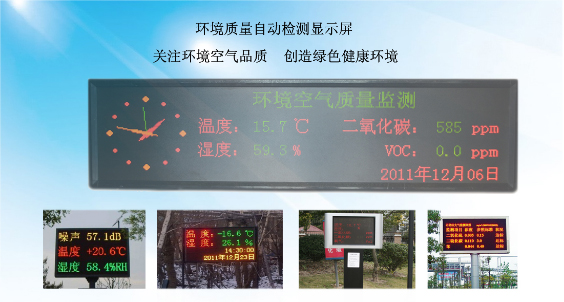

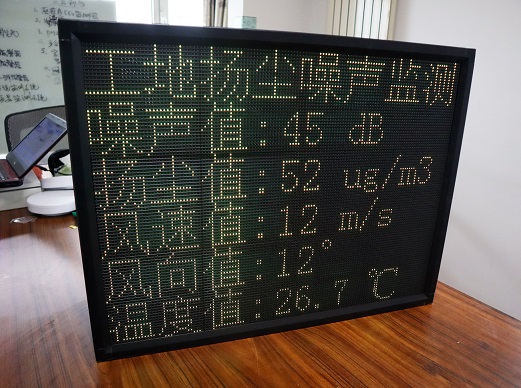

该套件功能是,在LED大屏幕上实时、动态显示传感器仪表/变送器的测量数据。

传感器仪表/变送器的输出信号要求是标准电流信号:4-20mA,其它信号需要定制组件,定货前说明。

支持各种单/双色屏,分辨率最大支持4096X256。

除显示动态数据外,LED屏的所有其它功能,如静态文字,多页面切换,通知,定时开关机等,套件同时也支持,在随机软件VS-2010中设置。

套件包括,屏内组件、屏外组件,USB串口线(可选),220V电源线,随机软件VS-2010,随机软件AT-8-Pc(可选), 《LED大屏幕传感器仪表测量数据实时显示套件使用说明》,《At八通道主机操作简单说明》。

二.硬件安装及接线

套件分两部分,屏内组件和屏外组件。

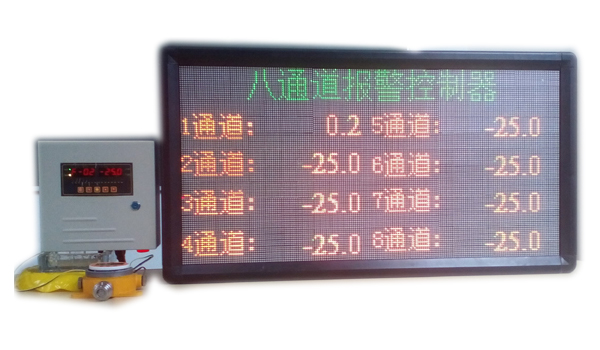

如上图,两者之间自带无线通信,不需要联线(默认),也可定制485通信方式,以两芯电缆连接。屏内组件包括LED控制卡、路由器、无线传输模块等, 功能是驱动LED单元板显示以及与电脑联接设置; 屏外组件功能是联接传感器仪表/变送器,同时具有显示报警功能。

2.1 屏内组件安装

将屏内组件安装于LED屏箱体内,接5V开关电源。将组件上的LED控制卡转接板连接到LED单元板,连接方法请参考下图或咨询LED单元板厂家。

该控制卡与市场上的通用的LED控制卡连接方法完全相同,因此任何销售组装LED产品的工程师都会熟练安装。

2.2 外部传感器仪表/变送器接线

如下图所示联接外部传感器,如果是两线制设备,则不接供电端子即可。

三.软件设置

如果购买时是已预设好的套件,正确联接单元板后,开机即可显示屏外组件上联接的传感器数据。

如需要进一步设置,按如下方法:

3.1 LED屏显示设置

首先,用一台具有WIFI联网功能的电脑,联接屏自带的无线路由器,网络名为LED_ATJH_10,密码:88888888,然后用VS-2010软件设置,按照下图设置。

此处需要密码,为88888888,然后进入下一页面:

上图中宽度和高度,即是LED屏的宽与高的点阵数,按实际屏的数量填写即,注意,如果写的不对,显示区域就会出现错误。

然后,设置扫描参数,这个步骤特别重要,如下图,

不同间距的屏,有不同的扫描方式。请向LED单元板供货商询问,根据单元板的厂家参数,选择合适的扫描参数。

如果选择不对,屏幕出现乱码、闪烁、全亮或不亮等,不会正常显示。如果设置正确,会正确显示节目文字。

以上内容设置好后,点设置参数,如下图。

注意,如果屏幕显示正常,则设置完成;如不正常,请按上面说明检查后重新设置。

3.2 节目设置(显示内容编排)

显示内容编排方法,与常用编辑软件使用方法类似,所见即所得。



可以打开一个原有的示例文件,在此基础上修改,这样会更简单。

编辑完成后,按上图中指向的按键,将节目下载到LED屏。

注意,下载节目时,电脑网络应联到名为LED_ATJH_1的WIFI网络,即套内组件的路由器上。

3.3 外部仪表数据显示方法

首先,确认接线正确,外部传感器仪表/变送器的接线,在第2.2节说明。

在3.2节中编排内容时,在要显示外部传感器数据的地方,添加一个“外部变量”,如图,



然后,设置外部变量的属性,对机号的数值进行设置。如上所示,如果,部传感器接线位置在第一通道,机号即为1,在第二个通道,机号即为2,依次类推。

3.4 传感器仪表/变送器显示量程设置

显示量程,即输入信号(4-20mA)对应的显示范围,默认为0-100.0。如果对应0-100.0则不用重新设置。

最简单的方法,是在定货时说明传感器量程,出厂时按用户要求设置,客户就不用做任何额外操作了。

如要重新设置,方法有如下两种:

3.4.1 联机设置

硬件联线如下图:

正确联接后,打开AT-8-Pc软件,填写量程,可以每个通道单独设置,如果所有通道量程相同,也可以统一设置,然后按设置键即可。

3.4.2 按键设置

通过外部套件仪表面板上的按键设置,具体方法请按AT-8的操作说明书操作,或与厂家联系,电话指导说明。

四.其它功能说明

除以上内容外,套内组件还支持LED屏的其它功能,如多页面切换显示,动画、时间显示、定时开关机、定时自动调整量度、模拟时钟等等,这些功能可以在VS-2010软件中设置。





(结束)
