FXA-GS1000系气体预处理气体采样系统气体过滤按需定做

所属分类: 气体采样系统

本产品采用的是抽取式原理以便解决在不同环境中,发生对检测气体不方便做出相应的解决方案,从而达到既降低了成本也达到了客户的要求。产品可根据用户的环境做出相对应的调整,应用也十分方便。目前在印刷行业、电厂等相关行业都有广泛的应用实例.

产品详情

一、产品介绍

本产品采用的是抽取式原理以便解决在不同环境中,发生对检测气体不方便做出相应的解决方案,从而达到既降低了成本也达到了客户的要求。产品可根据用户的环境做出相对应的调整,应用也十分方便。目前在印刷行业、电厂等相关行业都有广泛的应用实例.

二、工作原理

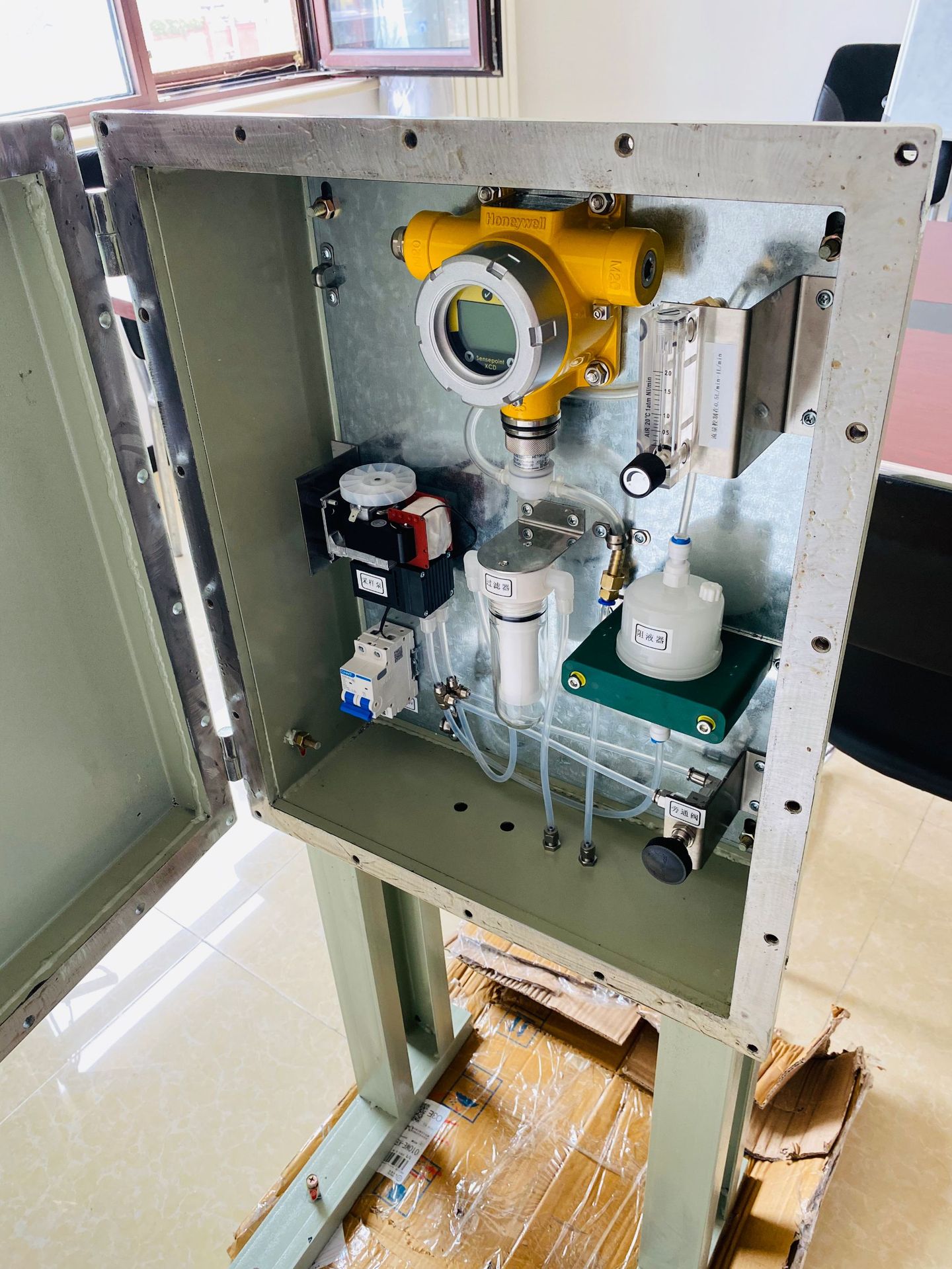

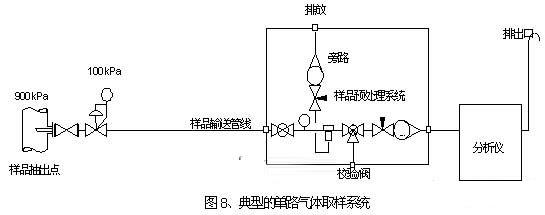

FXA-GS100综合抽取式检测装置采用抽取式采样系统,被测可燃可爆气体通过前置高精度过滤采样探头、经由采样管线通过抽气泵采集样气(采样流速7.3m/s;采样泵出口压力2.5bar;采样泵入口真空度160mbar)。至分析箱内进行分析。所有监测探头均安装于分析箱内,监测探头由气罩将其与样气管连接。过程样气通过二级精细过滤器将可能污染的粉尘等有效去除,通过高精度可视浮子流量计调节样气进入检测器的流量,从而达到精确测量。

二、技术特点

该方案的优点是传感器无需安装于被测容器内部,多台监测探头只需开设1个取样探头孔,开孔直径非常小。有效增大容器表面利用率。其二,传感器不受容器粉尘的堵塞,不易受被测气体的酸、碱、潮湿等对检测器的腐蚀、氧化等影响,有效减少维护工作量,对于取样探头甚至可做到终身免维护。探测器安装于仓外便于工作人员检修、维护、观测等。

三、技术参数表:

采样探头过滤器

过滤精度:2μm

通径:φ8

接口:10×1外螺纹

材质:316不锈钢

长度:85mm

采样探头

探头长度:300—1200(mm)

探头材质:不锈钢

法兰材质:304不锈钢

过程连接;1/4内螺纹

采样管线

直径:φ10

材质:聚四氟乙烯

采样泵

采样流量:5.5L/min

样气压力:2.5bar

样气负压:160mbar

采样泵出口流速:7.3m/s(φ6)

通过检测器流速:1.3m/s(φ10)

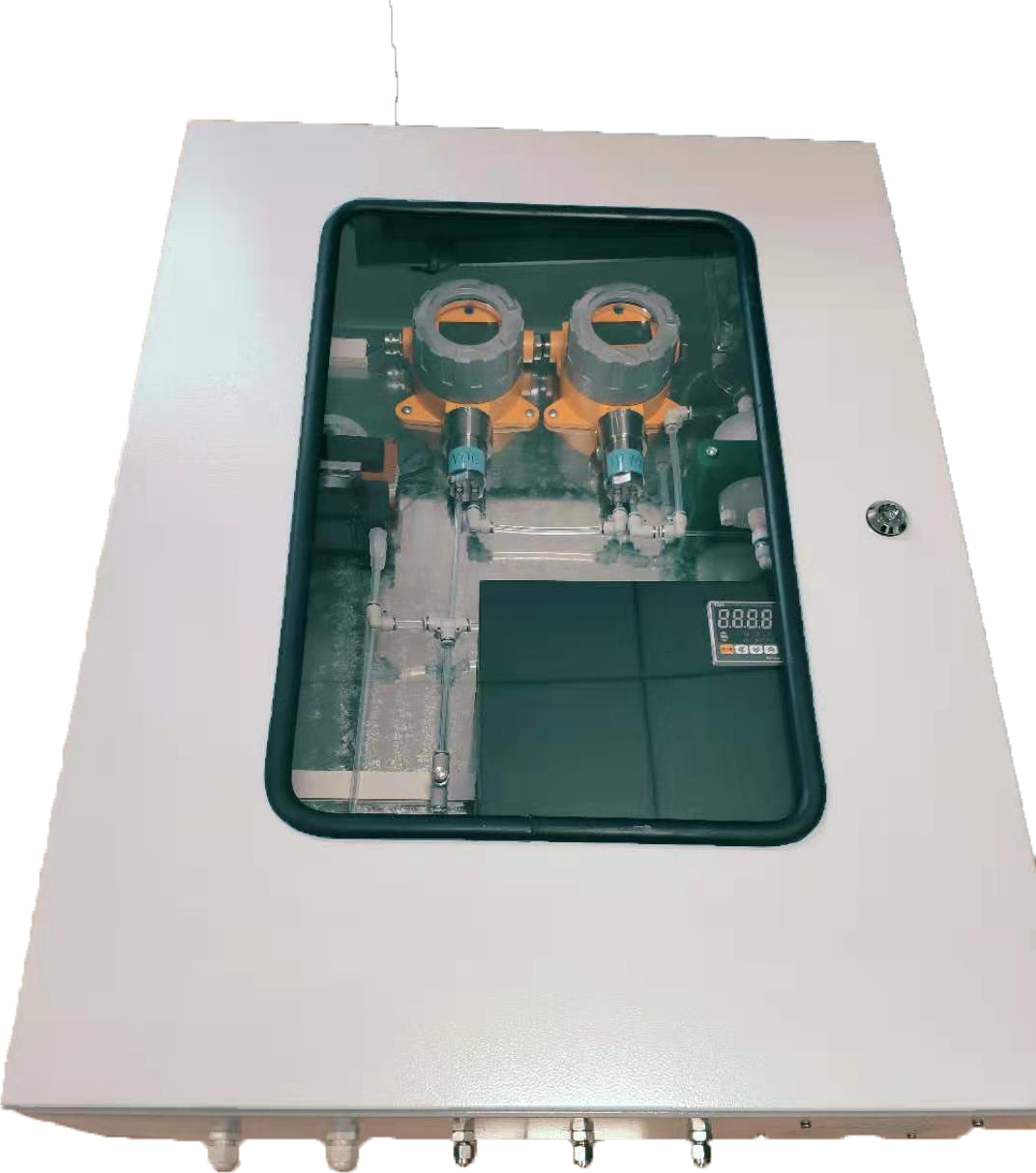

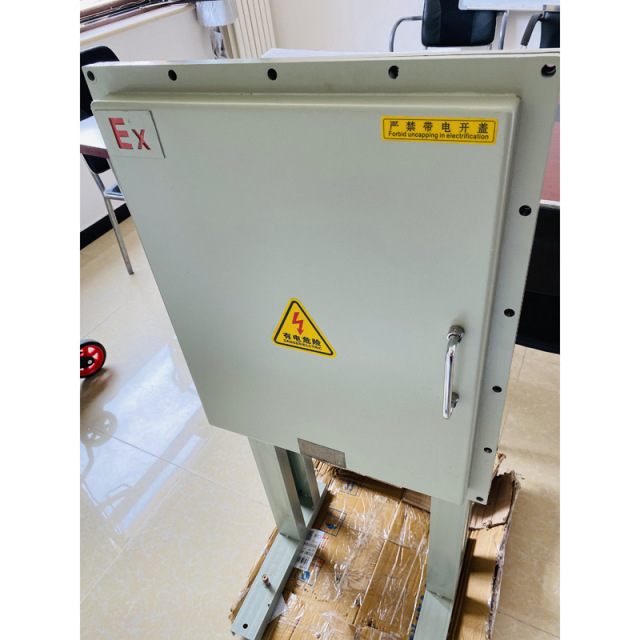

采样分析控制柜

材质:304不锈钢

厚度:1.5mm

安装方式:壁挂
