RS485型温湿度传感器 一体式多用途温湿度变送器

FXA-TH10采用工业通用标准RS485总线 MODBUS-RTU协议接口,方便接入PLC,DCS等各种仪表或系统,用于监测温度等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。

产品详情

FXA-TH10

一体式温湿度变送器




1. 产品概述

FXA-TH10温湿度传感器,采用瑞士Sensirion温湿度传感单元,实时检测空气中的温度和湿度,测量精度高,响应速度快;输出采用标准工业接口通过RS485数字信号,可接入现场数显表、PLC、变频器、工控主机等设备。

2. 产品特点

  • 安装简单方便,仅需两颗螺丝即可固定;
  • RS485信号传输,可实现远距离通讯;
  • 内置电源方向保护及TVS保护管,保护电源和通讯稳定
  • 5~30VDC 宽电压范围供电,长期持续监测;
  • 采用瑞士Sensirion传感器,性能稳定,使用寿命长;



3. 应用场景

广泛应用于室内场合:地铁大厅、写字楼、宾馆酒店、医院、商场、会议室、学生教室、健身房、计算机室、医药化工、HVAC暖通空调、住宅小区、地下停车场等空气环境中的温湿度监测。







3. 技术参数

项目 说明 备注
产品型号 FXA-TH10FG/BG-485 FG:风管式,BG:壁挂式
工作电压 5-30V DC 推荐12-24V DC
检测对象 室内外环境中的温湿度
传感器 SHT20/SHT21/HTU21D/HDC1080/SI7012 根据实际情况选择,默认SHT21
安装方式 风管插入式,墙壁安装
接线方式 四芯线缆
检测量程 温度:-40~100℃  湿度:0~100 %RH 其他检测量程可定制
误差 温度: ±0.5℃     湿度: ±3%RH
分辨率 温度:0.1℃       湿度2%RH
工作环境 -40℃~+100℃,0~95%RH(无结露)
输出信号 Modbus RS485信号可选 也可通过变送模块将485信号集中转换为4-20mA、1-10V、1-5V等
功率 <=0.2W
处形尺寸 40 mm×100 mm×17mm 按最大尺寸

5. 产品选型

FXA-TH10 符号 说明 符号 说明

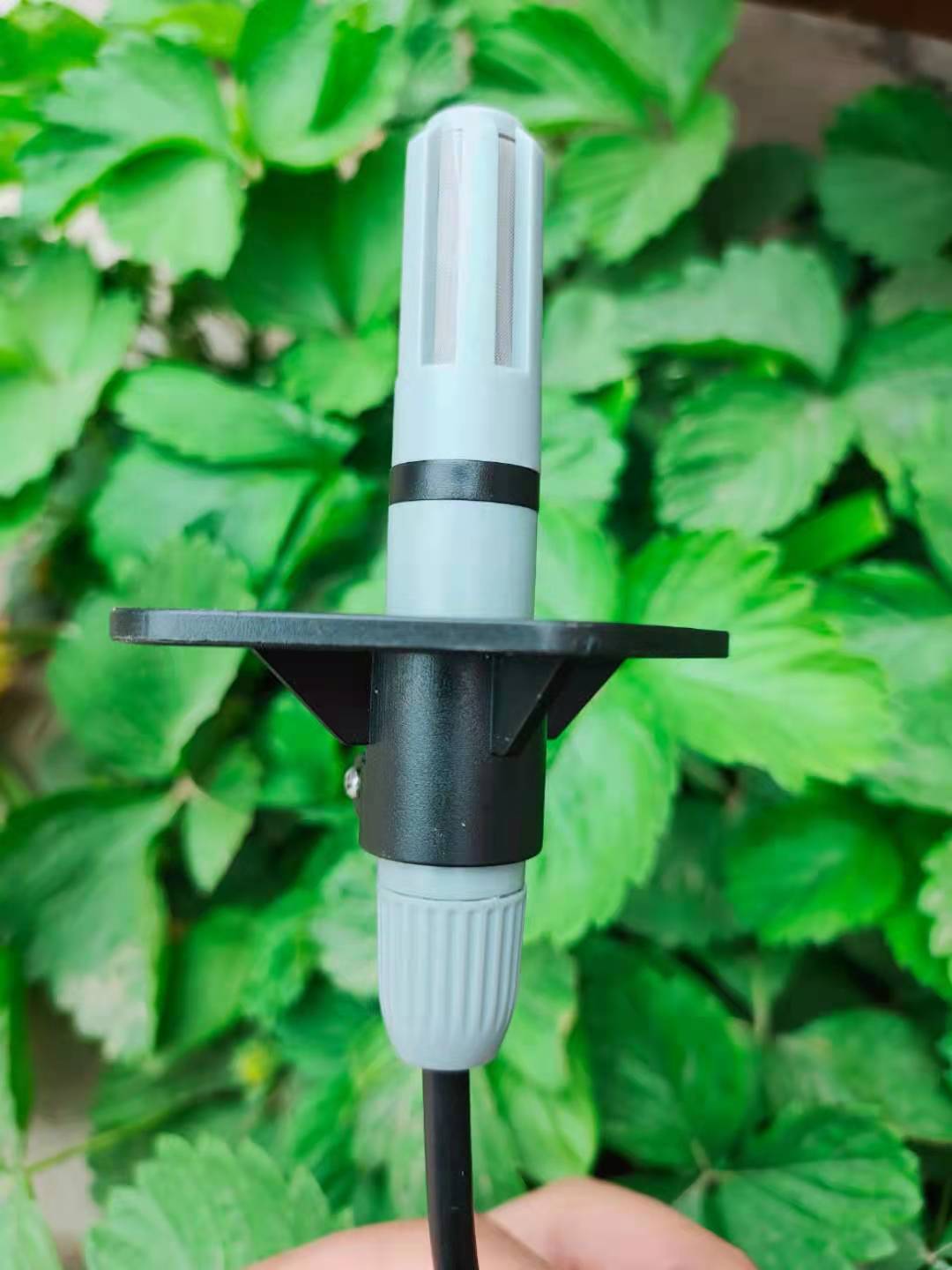

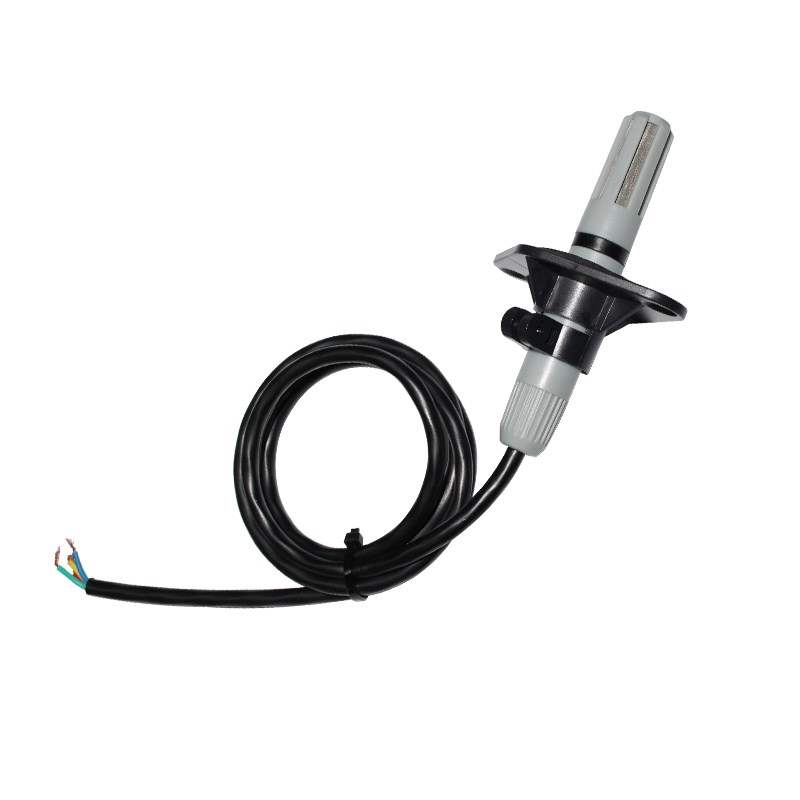

FG 风管式 485 Modbus RS485输出

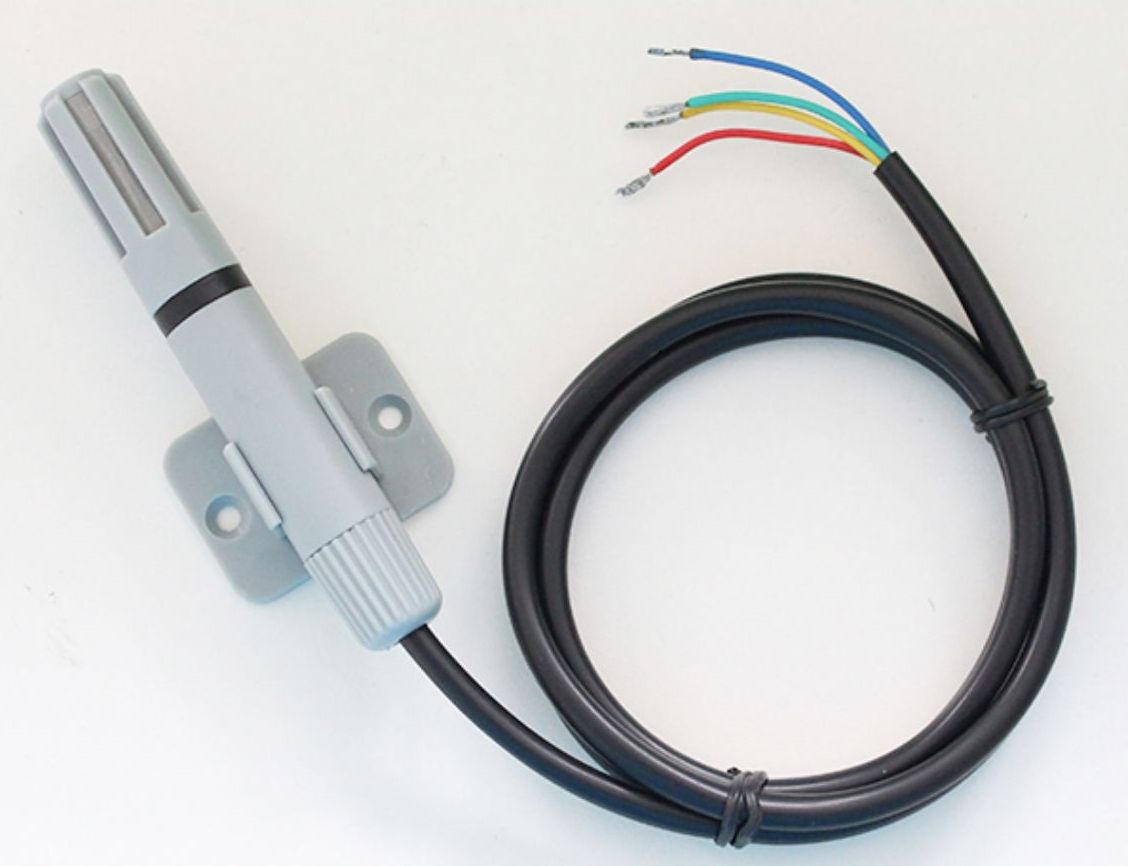

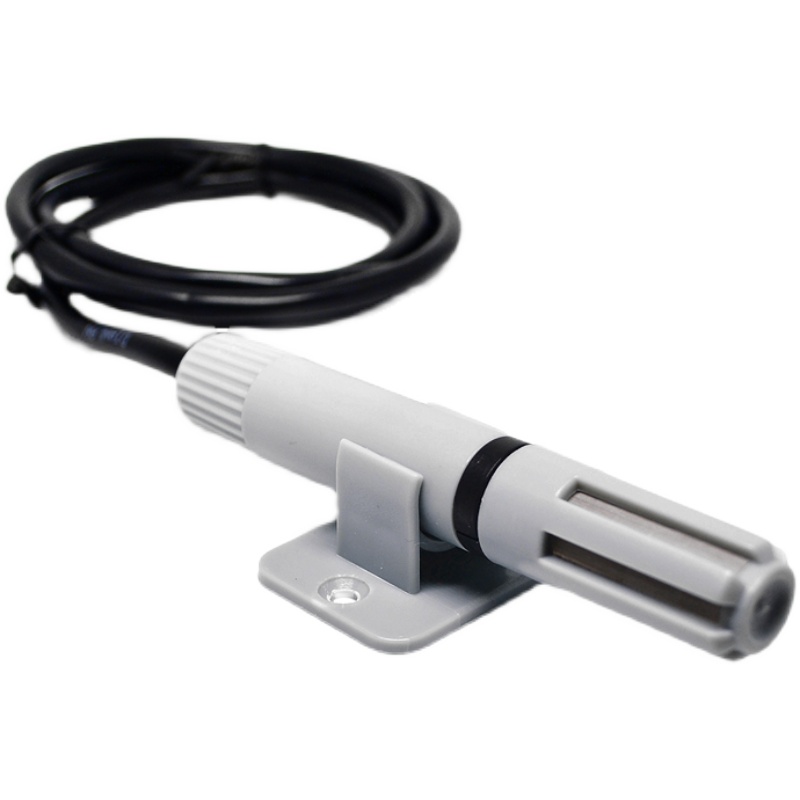

BG 壁挂式
完整型号 FXA-TH10FG-485

FXA-TH10BG-485





6. 产品尺寸/接线

颜色
红色 电源正极 DC5~30V
黑色 电源负极 GND
蓝色 RS485-A+
黄色 RS485-B-





















7. RS485 Modbus RTU 通讯说明

1、读取数据命令码

功能码 起始地址 读取数目 数据内容 备注说明
04 0000H 0001H 温度值 Signed,1位小数,单位℃
0001H 0001H 湿度值 Signed,1位小数,单%RH

本机默认地址为01

例如:

查询1号设备上的温度值、湿度值

发送命令格式:

[设备地址][功能码] [起始地址] [数据长度] [CRC16]

发送:01 04 00 00 00 02 C4 0B

收到数据: 01 04 04 00 AB 01 28 8A 5D

解析:

00 AB:171,小数点为1位,即温度实际值为17.1 ℃。

01 28:296,小数点为1位,即湿度实际值为29.6 %RH。

2、查询设备地址

若不知道当前设备地址、且总线上只有一个设备时,可以通过此命令查询当前设备地址。

发送命令格式:

[设备地址][功能码] [起始地址] [数据长度] [CRC16]

发送 FE 03 00 00 00 01 B4 09

设备响应: FE 03 02 00 05 89 87

表明设备地址为05 。

 3、更改设备地址

发送命令格式:

[设备地址][功能码] [辅助命令号] [目标地址] [CRC16]

将本机地址1更改为6 则命令为:(总线上只有一个设备时,可使用FE地址)

发送:01 06 00 00 00 06 E9 C9

设备响应:01 06 00 06 00 06 E9 C9

此时再次发起通讯时,要注意!此时的通讯地址已为06。
